LM339模块电路故障查询

最近的电路测试中出现一个问题，如果不接液晶屏，LM339输入端是高电平，如果接了液晶屏，输入端就是低电平，即使在输入端加了上拉电阻，还是如前面的结论，如果越过LM339,直接和后级电路连接，那么接了液晶屏，就是高电平。

现在搜索LM339芯片资料，资料结合现象，寻找故障源。

一、LM339特征

1、LM339是一个四电路模块的比较器，各模块之间相互独立；

2、LM339有一些波形整形功能，如果输入的不是矩形波，输出会整形为矩形波；

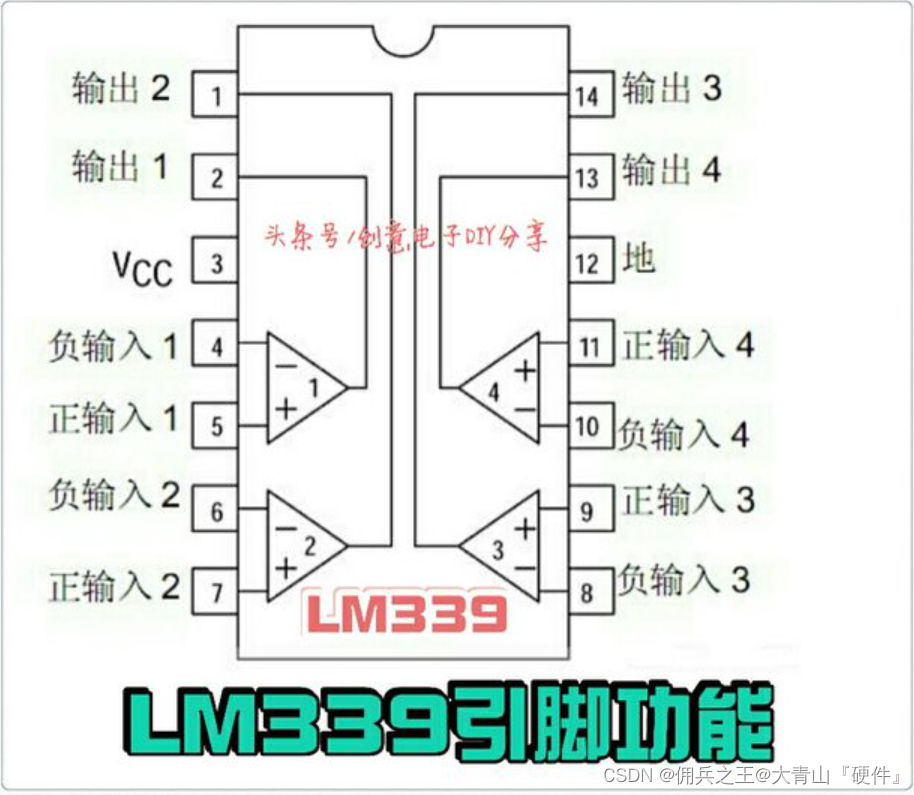

3、LM339是集电极开漏输出，从第二幅图可以看出，所以输出端需要接上拉电阻；

上拉电阻阻值判定：

1）阻值一般选择1~10KΩ

2）低功耗应用，可以选择数十K

3）灌电流在16mA以内，可以上拉接LED灯，电阻根据电流值选取；

4、适合驱动多大多数的TTL和MOS电平负载电路；

5、隔离前后级电路；

6、供电2V~36V，或±1V~±18V，输入失调电压最大为±5mV

7、传播延迟  反应速度：

二、LM339使用技巧

1）反相电压比较器

反相电压比较器

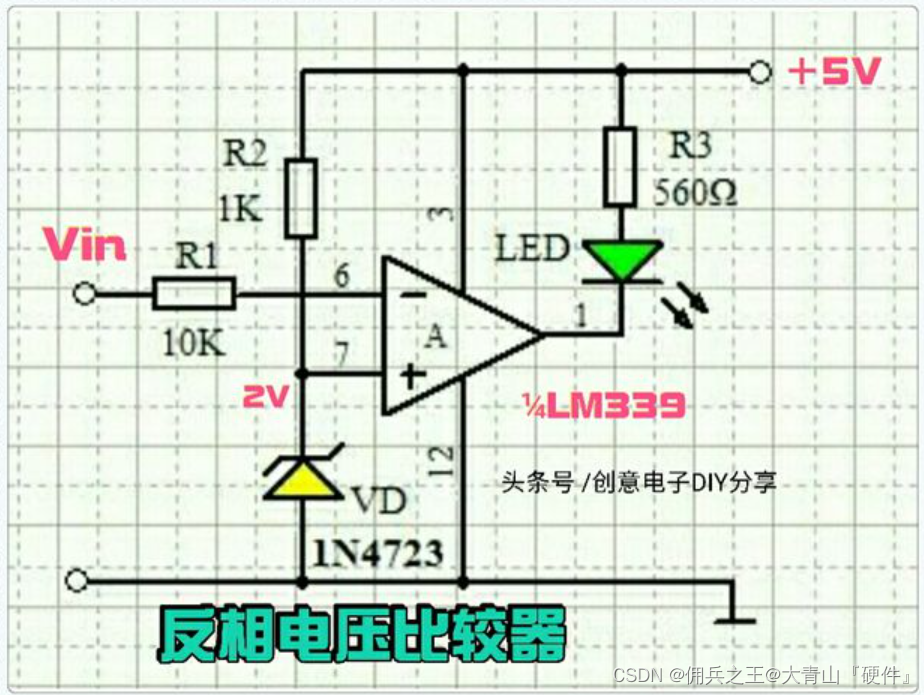

工作电压为5V，图中的1N4723为稳压管，其稳压值为2V，在这里为LM339的同相输入端7脚提供一个稳定的参考电压。

在LM339反相输入端6脚的电压小于其7脚的参考电压（2V）时，LM339的输出端1脚输出为高电平（此时其内部输出级的三极管是截止的），LED指示灯不亮；

当LM339反相输入端6脚的电压高于其7脚电压时，LM339内部输出级的三极管饱和导通，其输出端1脚变为低电平，LED点亮。改变电路中的参考电压，可以使这个电压比较器在不同的电压下动作。

这个电路可以监测电瓶的充电电压，作为电瓶充电指示灯，当电瓶充满电时，LED点亮。

2、同相电压比较器

同相电压比较器

该电路的参考电压接在LM339的反相输入端6脚，输入电压由同相输入端7脚输入。

在LM339的7脚电压小于6脚的参考电压时，1脚输出为低电平，LED点亮；

当7脚电压高于6脚电压时，1脚输出变为高电平，LED熄灭。

这个电路可以用于监测电瓶的放电电压，当电瓶电压较高时，LED不亮，电瓶电压下降到某一值时，LED点亮，告知电瓶需要充电。

三、LM339的使用注意事项

1、运放和比较器不要混用

虽然 LM393、LM393 和 LM358 在电气符号上相同，但不要轻易互换。

LM339是四电压比较器、LM393 是双电压比较器，LM358 是双运算放大器

LM339和LM393数量不同，但都工作在非线性区，可看作是放大倍数非常大的运算放大器

如果非要公鸡下蛋——不该它干的活非要干

LM339、LM393 本是电压比较器，如果要让他做运算放大器的活，需要引入反馈电阻。

不是不能做运算放大器的，就连官方手册上都列几个放大器的应用，只是不推荐，各司其职最佳。

例如：

补充信息：

比较器是由运算放大器发展而来的，比较器电路可以看作是运算放大器的一种应用电路。由于比较器电路应用较为广泛，所以开发出了专门的比较器集成电路。

四、分析故障可能性

1、加上拉电阻，避免前端信号电压经过一段距离后，变成低电平；

2、加上拉电阻100K，前端输入信号，经过100K分压，电压基本上在100K，这样拉低是否ok

3、加上拉和下拉，接了液晶屏后，上拉电阻并接会有阻值变化，实现高低电平识别；

4、芯片输入失调电压最大为±5mV，

没看到下面的话，如果能识别，或许可以解决问题

LM393的输出部分是集电极开路，发射极接地的NPN输出晶体管，可以用多集电极输出提供或OR ing功能。此输出能作为一个简单的对地SPS开路（当不用负载电阻没被运用），输出部分的陷电流被可能得到的驱动和器件的β值所限制。当达到极限电流（16mA）时，输出晶体管将退出而且输出电压将很快上升。输出饱和电压被输出晶体管大约60ohm 的γSAT限制。

当负载电流很小时，输出晶体管的低失调电压（约1.0mV）允许输出箝位在零电平。

5、增加输入端的串接电阻，使得输入电流减小，不同屏厂的上拉电路不一定相同；

6、上电之前，屏端VDD没有上电，也就是HPD的VCC是没有供电段，所以，拉低就对了，，不对不对，或者保持也可以啊，为何拉低呢？

我看到的电路，都是分压形式存在，没有上拉电路这种形式的，脑壳疼

7、在实际应用电压比较器时一般都在同相输大端或反相输入端加大一个固定的电压，然后再与另一个变化的电压进行比较。

8、过零检测，是不是就是我目前遇到的问题

8）比较器电压抬高到5V，是否解决问题  ，因为 输入共模电压VCC-1.5V；

五、测试验证
