链路负载均衡之全局选路策略

一、全局选路策略概念

当到达目的网络有多条等价路由或者缺省路由时，FW通过不同的智能选路方式动态选择最优链路。

二、全局选路策略的智能选路方式

为了满足不同的需求，华为FW支持四种智能选路方式，管理员可以根据设备和网络的实际情况进行选择。

1、根据链路带宽负载分担

如图1-1，某企业从运营商租用了三条链路，其中，ISP1的链路带宽为200M，ISP2和ISP3的链路带宽均为100M，即带宽比例为2:1:1。为了保证链路不会过载，管理员可以设置过载保护阈值，如图各链路均为90%。一段时间后，各链路上累计传输的流量将分别占到总流量的50%、25%、25%，即各链路传输流量的比例和带宽的比例成正比。

可能出现的情况如下：

①所有链路均未过载时，按照链路之间的带宽比例进行负载分担；

②某条链路的带宽使用率达到过载保护值如90%时，已建立会话的流量仍从该链路转发，但是后续新建立会话的流量不再通过此链路转发，FW会在未过载的链路中智能选路，后续流量按照未过载链路之间的带宽比例进行负载分担；

③所有链路都已过载，防火墙将不再考虑过载保护，继续按照各链路带宽比例分配流量。

注意：防火墙采用逐流方式转发报文，所谓“逐流”就是将属于同一条流的报文都从同一条链路转发，可以理解为防火墙上建立的一条会话或者连接，防火墙根据各接口带宽的比例来分流，因此，长期时间后，各链路上分配的会话数比例将趋近于2:1:1，跟链路带宽比例相同，由于每个会话传输的实际流量各不相同，实际传输流量的比例不会与设置的带宽比例严格一致。

2、根据链路权重负载分担

如图1-2，某企业从运营商租用了三条链路，其中，ISP1的链路权重为5，ISP2和ISP3的链路权重分别为3、2，即5:3:2，为了保证链路不会过载，管理员可以设置过载保护阈值，如图各链路均为90%。一段时间后，各链路上累计传输的流量将分别占到总流量的50%、30%、20%，即各链路传输流量的比例和权重比例成正比。

可能出现的情况如下：

①当所有链路均未过载时，链路之间的按权重比例进行负载分担；

②某条链路的带宽使用率达到过载保护值如90%时，后续流量不再通过此链路转发，FW会在未过载的链路中智能选路，后续流量按照未过载链路之间的权重比例进行负载分担；

③如果所有链路都已过载，那么FW将继续按照各链路的权重比例分配流量。

3、根据链路质量主备备份

丢包率、时延和时延抖动是FW衡量链路质量的3个参数。

默认情况下，链路质量探测报文的协议类型为tcp-simple（FW使用TCP报文检查网络的连通性，只要目的设备回应第一个探测报文，即认为链路是可用的，无需完成三次握手）。

针对非TCP业务流量使用ICMP协议进行质量探测。

探测报文的协议类型还可以修改为ICMP，此时FW针对所有业务流量都使用ICMP协议探测进行质量探测。

防火墙默认使用丢包率作为选路的依据，也可以根据需要增加时延、时延抖动，链路质量得分=初始得分-丢包率得分-时延得分-时延抖动得分；初始得分由探测报文发送时间间隔决定，默认间隔3秒，初始得分默认为6000分。

防火墙自动向目的IP发送链路质量探测报文，获取各链路的传输质量信息，并将链路质量探测结果保存在链路质量探测表中。当有流量到达FW时，FW首先根据报文的目的IP去匹配探测表：

①如果匹配，则根据探测表中记录的出接口转发流量；

②如果未匹配，则自动向目的IP发起质量探测选择最优的链路转发流量，并将探测结果记录在链路质量探测表中；

③当质量探测表项老化后，新的流量触发智能选路时需要重新进行链路质量探测。

如图1-3，某企业从运营商租用了三条链路，防火墙向各个ISP内的指定设备发送5个探测报文，其中ISP1链路没有丢包，ISP2链路丢了2个包，ISP3链路没有收到回应报文。FW判定ISP1的质量最高，将优先使用ISP1链路转发流量，只要探测表项没有老化，FW就一直使用ISP1转发流量，不会使用ISP2链路和ISP3链路。为了保证链路不会过载，管理员可以设置过载保护阈值，当某条链路带宽使用率达到阈值，已建立会话的流量仍从该链路转发，但是后续新建立会话的流量不再通过此链路转发，FW会在未过载的链路中重新选择质量最佳的链路。

4、根据链路优先级选路

负载分担场景：各接口链路设置过载保护阈值，当主接口链路过载时，FW会使用优先级次高的备份接口和主接口一起分担流量。当主接口和优先级次高的备份接口都过载后，余下的备份接口中优先级最高的接口才被启用进行流量分担。

主备备份场景：主接口链路没有指定过载保护阈值，那么即使链路过载，FW也不会使用其他链路传输流量。只有当主接口链路发生故障后，优先级次高的备份接口才被启用以替代主接口，而其他优先级更低的备份接口则仍未启用。

如图1-4，某企业从运营商租用了三条链路，其中，ISP1的优先级为8，ISP2和ISP3的优先级分别为3、1，ISP1的链路优先级最高。为了保证链路不会过载，管理员可以设置过载保护阈值，如图各链路均为90%。FW优先使用ISP1链路转发流量，当ISP1链路的带宽利用率达到90%后，启用ISP2链路和ISP1链路一起分担流量。当ISP1链路和ISP2链路都过载时，启用ISP3链路和ISP1、ISP2链路一起分担流量。当3条链路都过载时，FW将按照各链路带宽的比例分配流量，不再根据链路优先级来分配。

三、会话保持

配置过载保护阈值，当链路的带宽利用率达到过载保护阈值时，FW对新流量进行智能选路时将排除该过载链路，在其他未过载的链路中进行选路。这样可能会导致用户上网流量在链路过载前选择了该链路，而新建会话流量（如打开新网页）因为原链路过载而被FW从其他链路转发出去。类似如网络游戏会在链路切换后掉线，甚至某些网上银行业务因检测到IP地址变化而拒绝用户访问等现象。为了解决上述问题，可以开启智能选路会话保持功能。

开启该功能后，上网用户流量进行首次智能选路选择某链路后，FW会生成相应的会话保持表项，后续访问到达防火墙，如果命中了该会话保持表项，FW按照会话保持表项中记录的链路转发流量，这样能保证该用户的流量始终使用同一链路转发，不管该链路是否过载，仅当用户流量不能匹配会话保持表项时，才在未过载链路中选路。

过载保护默认开启，会话保持默认关闭。

overload protection enable //启动过载保护

session persistence enable //启动会话保持

display session persistence table //查看建立表项

四、配置（以链路权重为例）

1、案例

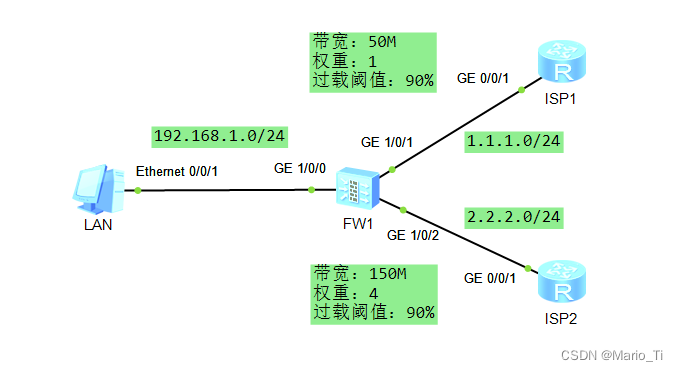

如下图所示，某网络租用了两条链路，一条从ISP1租用的链路，带宽为50M，租用ISP2一条性能优良的链路，带宽为150M。企业希望ISP2链路转发80%的流量，ISP1链路转发20%的流量，提高大多数用户的体验。当其中一条链路过载（阈值为90%）时，后续流量可以通过另一条链路转发，保证传输的可靠性。

2、配置思路

企业希望ISP2链路转发80%的流量，ISP1链路转发20%的流量，即可采用权重比为4:1的链路权重负载分担；指定ISP1链路的权重为1，ISP2链路的权重为4。为了保证链路故障或过载时，FW可以使用其他链路转发流量，还需要配置健康检查功能和链路过载保护功能。

①配置接口的IP地址、安全区域、网关地址、带宽和过载保护阈值；

②配置基本的安全策略，允许企业内网用户访问外网资源；

③配置全局选路策略。配置智能选路方式为根据链路权重负载分担，指定FW和ISP1、ISP2网络直连的出接口作为智能选路成员接口，并为接口设置权重值；

④并在接口上应用健康检查（可选）。

3、操作步骤（web界面配置及对应指令）

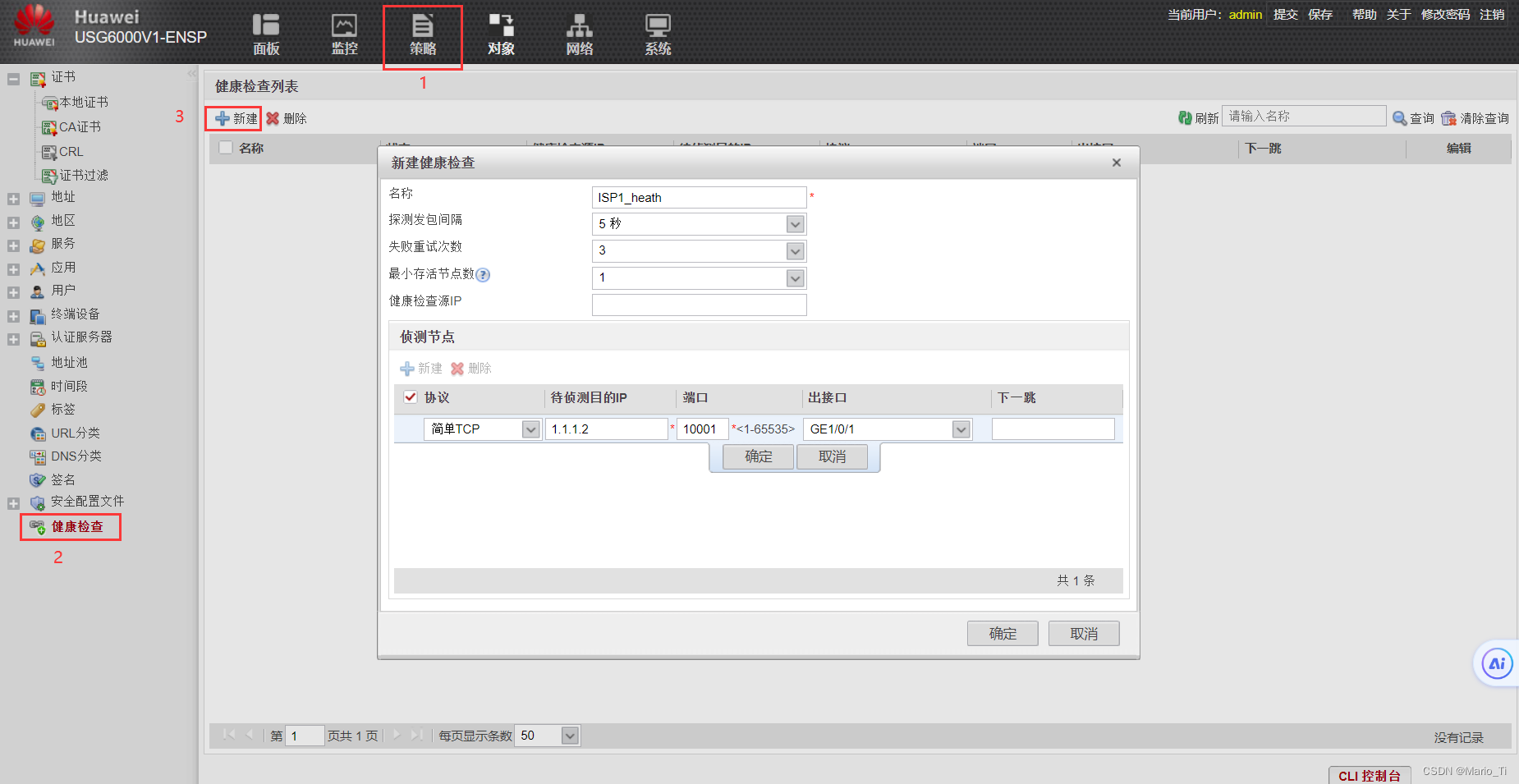

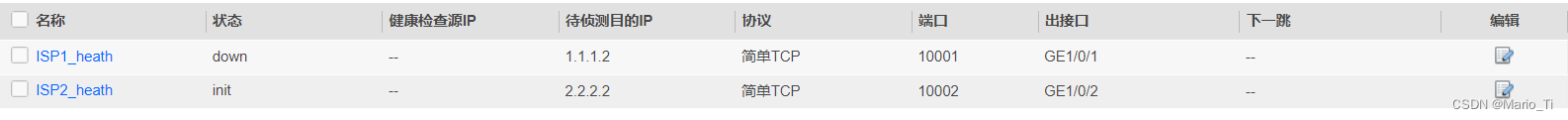

①新建健康检查（可选）

healthcheck enable
healthcheck name ISP1_health
destination 1.1.1.2 interface GigabitEthernet 1/0/1 protocol tcp

healthcheck name ISP2_health
destination 2.2.2.2 interface GigabitEthernet 1/0/2 protocol tcp

②配置接口IP地址、安全区域、网关地址、带宽和过载保护阈值，并在接口上应用健康检查（可选）

interface g1/0/1
ip address 1.1.1.1 24
gateway 1.1.1.254
bandwidth ingress 50000 threshold 90
bandwidth egress 50000 threshold 90
healthcheck ISP1_health

interface g1/0/2
ip address 2.2.2.1 24
gateway 2.2.2.254
bandwidth ingress 150000 threshold 90
bandwidth egress 150000 threshold 90
healthcheck ISP2_health

interface g1/0/0
ip address 192.168.1.254 24

firewall zone trust
add interface G1/0/0

firewall zone untrust
add interface G1/0/1
add interface G1/0/2

③配置基本的安全策略，允许企业内网用户访问外网资源

security-policy
rule name trust_to_untrust
source-zone trust
destination-zone untrust
source-address 192.168.1.0 mask 255.255.255.0
service icmp
action permit

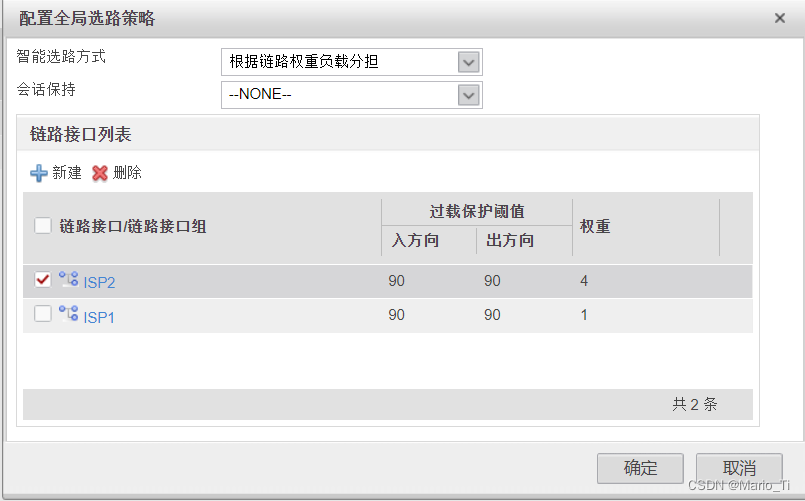

③配置全局选路策略。配置智能选路方式为根据链路权重负载分担，指定FW和ISP1、ISP2网络直连的出接口作为智能选路成员接口，并为接口设置权重值；

multi-interface
mode proportion-of-weight
add interface GigabitEthernet 1/0/1 weight 1
add interface GigabitEthernet 1/0/2 weight 4
load-balance flow hash source-ip

---
