kubernetes负载均衡部署

实验准备：


k8s集群master01：192.168.66.10	kube-apiserver kube-controller-manager kube-scheduler etcd
k8s集群master02：192.168.66.20
k8s集群node01：192.168.66.30	kubelet kube-proxy docker
k8s集群node02：192.168.66.40

etcd集群节点1：192.168.66.10	etcd
etcd集群节点2：192.168.66.30
etcd集群节点3：192.168.66.40

负载均衡
192.168.66.50   nginx/haproxy
192.168.66.66  nginx/haproxy

多master集群架构图

架构说明:

node节点的kubelet只能对接一个master节点的apiserver，不可能同时对接多个master节点的apiserver。简而言之，node节只能有一个master来领导。
kubelet和kube-proxy是通过kubelet.kubeconfig和kube-proxy.kubeconfig文件中的server参数进行对接 master节点的。
所以在多master节点的环境下，需要有nginx负载均衡器来进行调度，而且需要进行keepalived高可用的构建(主从两个节点) ，防止主节点宕机导致整个k8s集群的不可用。

新master节点的搭建

对master02进行初始化配置

（192.168.66.20）


#关闭防火墙
systemctl stop firewalld
systemctl disable firewalld
iptables -F && iptables -t nat -F && iptables -t mangle -F && iptables -X

#关闭selinux
setenforce 0
sed -i 's/enforcing/disabled/' /etc/selinux/config

#关闭swap
swapoff -a
sed -ri 's/.*swap.*/#&/' /etc/fstab

#根据规划设置主机名
hostnamectl set-hostname master02
su
#在master添加hosts(添加到整个k8s集群的主机上，保证其他主机均有该映射)
cat >> /etc/hosts << EOF
192.168.66.10 master01
192.168.66.20 master02
192.168.66.30 node01
192.168.66.40 node02
EOF

#调整内核参数
cat > /etc/sysctl.d/k8s.conf << EOF
#开启网桥模式，可将网桥的流量传递给iptables链
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
#关闭ipv6协议
net.ipv6.conf.all.disable_ipv6=1
net.ipv4.ip_forward=1
EOF

sysctl --system

#时间同步
yum install ntpdate -y
ntpdate ntp.aliyun.com

#将时间同步的操作添加到计划性任务，确保所有节点保证时间的同步
crontab -e
*/30 * * * * /usr/sbin/ntpdate  ntp.aliyun.com
crontab -l

将master01的配置移植到master02

 ##------------ 1、 master01节点，拷贝文件到master02 -------------------------------
 #从 master01 节点上拷贝证书文件、各master组件的配置文件和服务管理文件到 master02 节点
 scp -r etcd/ master02:`pwd`
 scp -r kubernetes/ master02:`pwd`
 scp /usr/lib/systemd/system/kube-* master02:/usr/lib/systemd/system/
 scp -r /root/.kube/  master02:/root/

修改master02配置文件

##----------- 2、 master02节点，修改配置文件并启动相关服务-------------------------

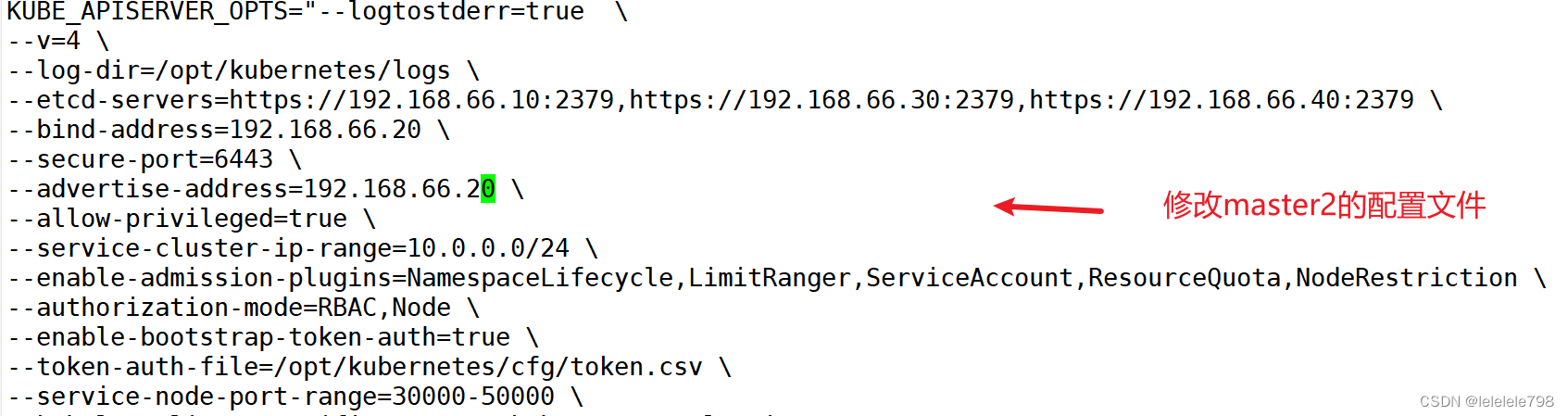

 #修改配置文件kube-apiserver中的IP
 vim /opt/kubernetes/cfg/kube-apiserver
 KUBE_APISERVER_OPTS="--logtostderr=true \        #输出日志，false表示标准错误不输出到屏幕，而是输出到日志中。true表示标准错误会输出到屏幕。
 --v=4 \                                          #日志级别
 --etcd-servers=https://192.168.66.10:2379,https://192.168.66.30:2379,https://192.168.66.40:2379 \      #etcd节点的IP通信地址
 --bind-address=192.168.66.20 \              #修改，当前绑定的内网IP监听的地址
 --secure-port=6443 \                                                                #基于HPPTS开放端口
 --advertise-address=192.168.66.20 \         #修改，内网通告地址，让其他node节点地址通信
 ......

vim kube-controller-manager
vim kube-scheduler
​
 #在 master02 节点上启动各服务并设置开机自启
 systemctl enable --now kube-apiserver.service
 systemctl enable --now kube-controller-manager.service
 systemctl enable --now kube-scheduler.service
 ​
 #将可执行文件，创建软链接
 ln -s /opt/kubernetes/bin/* /usr/local/bin/
 ​
 #查看node节点状态
 kubectl get nodes
 kubectl get nodes -o wide           #-o=wide：输出额外信息；对于Pod，将输出Pod所在的Node名
 #此时在master02节点查到的node节点状态仅是从etcd查询到的信息，而此时node节点实际上并未与master02节点建立通信连接，因此需要使用一个VIP把node节点与master节点都关联起来

负载均衡的部署

负载均衡
192.168.66.50   nginx/haproxy
192.168.66.66   nginx/haproxy

两台负载均衡器配置nginx

#配置nginx的官方在线yum源，配置本地nginx的yum源
cat > /etc/yum.repos.d/nginx.repo << 'EOF'
[nginx]
name=nginx repo
baseurl=http://nginx.org/packages/centos/7/$basearch/
gpgcheck=0
EOF
 ​
 yum install nginx -y
 ​
 #修改nginx配置文件，配置四层反向代理负载均衡，指定k8s群集2台master的节点ip和6443端口
 vim /etc/nginx/nginx.conf
 events {
     worker_connections  1024;
 }
 ​
 #添加
 stream {
     log_format  main  '$remote_addr $upstream_addr - [$time_local] $status
     $upstream_bytes_sent';

     access_log  /var/log/nginx/k8s-access.log  main;
 ​
     upstream k8s-apiserver {
         server 192.168.66.10:6443;    #master01
         server 192.168.66.20:6443;    #master02
     }
     server {
         listen 6443;
         proxy_pass k8s-apiserver;
     }
 }
 ​
 http {
 ......
 ​
 ​
 #检查配置文件语法
 nginx -t
 ​
 #启动nginx服务，查看已监听6443端口
 systemctl start nginx
 systemctl enable nginx

 ss -lntp|grep nginx


#部署keepalived服务
 yum install keepalived -y
 ​
 #修改keepalived配置文件
 vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
   router_id nginx_master
}

vrrp_script check_nginx {
   script "/etc/nginx/check_nginx.sh"   #指定检测脚本的路径，并且该脚本充当心跳检测脚本
}

vrrp_instance VI_1 {
    state MASTER        #指定状态为master节点，109为BACKUP备用节点
    interface ens33
    virtual_router_id 51
    priority 100    #108优先级为100 109为90，优先级决定着主备的位置
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.66.100
    }
    track_script {
     check_nginx        #追踪脚本的进程
    }
}
  ​
 ​
#创建nginx状态检查脚本
vim /etc/nginx/check_nginx.sh

#!/bin/bash
killall -0 nginx &>/dev/null
if [ $? -ne 0 ];then
  systemctl stop keepalived
fi

 ​
 chmod +x /etc/nginx/check_nginx.sh  #为脚本增加执行权限

 ​
 #两台主备调度器启动keepalived服务（一定要先启动了nginx服务，再启动keepalived服务）
 systemctl start keepalived
 systemctl enable keepalived
 ip addr             #查看主节点的VIP是否生成

所有node节点操作


//修改node节点上的bootstrap.kubeconfig,kubelet.kubeconfig配置文件为VIP
cd /opt/kubernetes/cfg/
vim bootstrap.kubeconfig
server: https://192.168.66.100:6443

vim kubelet.kubeconfig
server: https://192.168.66.100:6443

vim kube-proxy.kubeconfig
server: https://192.168.66.100:6443

//重启kubelet和kube-proxy服务
systemctl restart kubelet.service
systemctl restart kube-proxy.service

//在 lb01 上查看 nginx 和 node 、 master 节点的连接状态
netstat -natp | grep nginx
