FDTD自定义材料

官方原文档链接
该文档内容摘自原文档及相关链接

从txt导入材料数据

各项同性材料的3Dmaterials数据

txt文件中应包含以下三列。第一列为波长或频率；第二列为折射率或介电常数实部；第三列为折射率或介电常数虚部。

420  5.08894  0.237724
440  4.78731  0.169323
460  4.57592  0.130235
480  4.4202   0.0933521
500  4.29748  0.0728287
520  4.19996  0.0568346
540  4.11973  0.0472312
560  4.05256  0.0362285
580  3.99543  0.027335
600  3.94724  0.0256523
620  3.90579  0.022
640  3.86838  0.0178648
660  3.83622  0.0159291
680  3.80661  0.013161
700  3.78304  0.0125603
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

各项异性材料的3Dmaterials数据

txt文件为7列，第一列为波长或频率；第二列为x方向的折射率或介电常数实部；第三列为x方向折射率或介电常数虚部；第四列为y方向折射率或介电常数实部；第五列为y方向折射率或介电常数虚部；第六列为z方向折射率或介电常数实部；第七列为z方向折射率或介电常数虚部；

400 5.57 0.387 2.785 0.1935 1.85667 0.129
420 5.08894 0.237724 2.54447 0.118862 1.69631 0.0792415
440 4.78731 0.169323 2.39366 0.0846613 1.59577 0.0564409
460 4.57592 0.130235 2.28796 0.0651175 1.52531 0.0434116
480 4.4202 0.0933521 2.2101 0.0466761 1.4734 0.0311174
500 4.29748 0.0728287 2.14874 0.0364144 1.43249 0.0242762
520 4.19996 0.0568346 2.09998 0.0284173 1.39999 0.0189449
540 4.11973 0.0472312 2.05986 0.0236156 1.37324 0.0157437
560 4.05256 0.0362285 2.02628 0.0181143 1.35085 0.0120762
580 3.99543 0.027335 1.99772 0.0136675 1.33181 0.00911168
600 3.94724 0.0256523 1.97362 0.0128262 1.31575 0.00855078
620 3.90579 0.022 1.9529 0.011 1.30193 0.00733333
640 3.86838 0.0178648 1.93419 0.0089324 1.28946 0.00595494
660 3.83622 0.0159291 1.91811 0.00796453 1.27874 0.00530969
680 3.80661 0.013161 1.9033 0.00658052 1.26887 0.00438701
700 3.78304 0.0125603 1.89152 0.00628013 1.26101 0.00418676
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

3Dmaterials数据导入

在materials中点击add-sampled 3D data

然后就可以设置材料的名称、衍射、默认的刻蚀等级

点击导入刚刚的txt数据

这里可以选择，第一列到底是波长还是频率，后面的列是折射率还是介电常数。然后选择数据文件即可。

这里用各项异性的座位例子，导入后再左侧可以看到每一列的标签。右侧是导入的数据可以进行检查。

无误后点击完成即可。

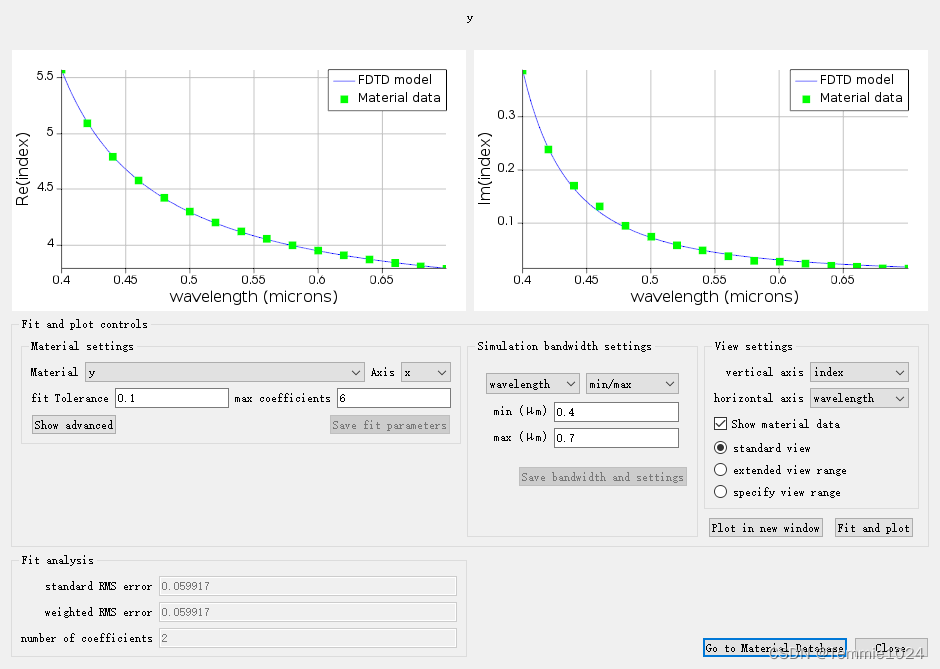

然后就可以在FDTD中使用该材料了

对于液晶或者空间渐变的材料，可以通过定义矩阵的方法来改变材料折射率，但这种方法似乎无法实时的在折射率监视器中观察到，而只有在进行计算时才会被计算在内部。具体链接https://optics.ansys.com/hc/en-us/articles/360034915153
