集线器、交换机、网桥、路由器、网关

---

集线器(HUB)

• 功能
  集线器对数据的传输起到同步、放大和整形的作用
  属于物理层设备

• 工作机制
  使用集线器互连而成的以太网被称为共享式以太网。当某个主机要给另一个主机发送单播帧时，该单播帧会通过共享总线传输到总线上的其他各个主机，即广播的方式


  集线器已经逐渐被市场淘汰

---

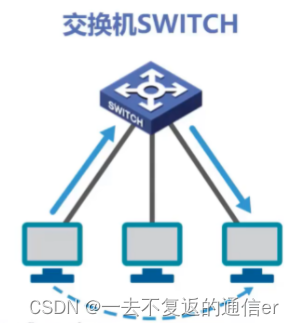

交换机(SWITCH)

• 功能
  交换机是集线器的升级换代产品，外形上和集线器没什么分别。
  属于数据链路层设备
• 工作机制
  ①交换机用于转发帧，收到帧后，在帧交换表中找到帧的目的MAC地址所对应的接口号，然后通过该接口转发帧。
  ②由于交换机通过帧交换表进行转发，不存在碰撞问题


---

网桥(BRIDGE)

网桥，本质上可以理解为两个网线口的交换机，正好可以把两台电脑给连起来，也叫桥接。而交换机，则是多网线口的网桥，可以把多台电脑给连（桥接）起来。
网桥这个概念已经淡出了

---

路由器(ROUTER)

• 功能
  ①对数据包进行路由和转发
  ②工作在网络层
• 工作机制
  路由：形成路由表
  转发：使用转发表转发分组，交换

---

网关(GATEWAY)

• 功能
  ①转发数据
  ②对数据进行转换，在两个不能直接通信的协议之间进行翻译，使两者可以通信
  ③工作在表示层或应用层

---

交换机和路由器的区别

• 交换机作用于数据链路层，路由器作用于网络层
• 交换机利用MAC地址转发帧，路由器利用IP地址转发数据包
• 传统的交换机能分割冲突域，不能分割广播域；而路由器既可以分割冲突与也可以分割广播域
• 找不到转发目的地时的处理方式有区别
  ①交换机在MAC地址表里找不到转发端口时会选择广播
  ②路由器遇到不知道该转发到哪里的包， 就会直接丢弃

---

参考

链接: 硬核图解！30张图带你搞懂！路由器，集线器，交换机，网桥，光猫有啥区别？

不理解的地方

MAC模块的区别
路由器和交换机不同点在于，它的每个网口下，都有一个MAC地址和IP地址。
正因为路由器具有 MAC 地址，因此它能够成为数据链路层的的发送方和接收方。
怎么理解这句话？
前面提到交换机，是不具备MAC地址的，而MAC报头是需要填上目的MAC地址的。因此交换机从来都不是数据的目的地，它只简单转发数据帧到目的地。
但路由器，是有MAC地址的，因此MAC报头就可以写上，下一站目的地就是xx路由。
到了路由器后，路由器可以再次组装下一站的目的MAC地址是再下一个路由，通过这一点，让数据在路由和路由之间传输。
而同时因为交换机不具有MAC地址，因此也不会校验收到的数据帧的MAC地址是不是自己的，全部收下做转发。而路由器则会校验数据帧的MAC报头里的目的MAC地址是不是自己，是的话才会收入内存缓冲区，否则丢弃。
