软考机考 画图

注意事项
1、草稿纸不能自带，考试现场会发放草稿纸，草稿纸也不能带离考场。
2、只能带笔、身份证、准考证，其他都不能带。
3、考试题目是随机出题，英语题也可能出现在第一题，每个人的顺序和选项对不上。

绘制 前导图（单代号网络图）

第一步：先画出所有活动，将活动命名
第二步：如需调整大小，选中要调整大小的元件，点击工具栏中的“设置相同大小”

第三步：如需将元件对齐，选中要对齐的元件，点击工具栏中的对齐工具

第四步：通过连线工具，连接各活动，表示出活动之间的关系。通过选择箭头形状工具切换箭头形状。

绘制 双代号网络图

第一步：生成圆圈，并将圆圈摆放到大致位置，生成的是节点序号，可以选择生成一排。

第二步：使用箭线工具将其连接，注意箭头方向

第三步：双击 箭线注明活动持续时间，再使用文本工具标注活动序号

绘制 双代号时标网络图

双代号时标网络图是在双代号网络图的基础上加上了时间刻度
第一步：画时间坐标轴

第二步：生成圆圈序号，并摆放到正确的位置
第三步：链接箭线

第四步：双击箭线或使用文本工具标注活动序号

绘制 七格图

第一步 : 选择图形元件“网络计划”中的七格图元件，在绘图区点击

第二步：批量复制 (先选中元件，按 Ctrl+C，再 Ctrl+V) 七格形状，有多少活动复制多少个
选中多个图形后，可点左上角的对齐工具进行对齐；

第三步 : 逐个标注每个活动的参数，使用箭线连接每个活动
在七格图中输入文本：双击七格图默认输入光标在第一个单元格，可通过按“TAB”键移动输入焦点，例如如果要更改“活动1”的名称，可通过连续按三次“TAB”键，跳到“活动 1”单元格，再输入要更改的名称。

绘制 类图

第一步：选择 UML Static 中 Class 件，在绘图出绘制类
根据需要，绘制多个类，并对类进行命名。 (选中类，双击 或按 F 键，更改类名)

第二步 : 使用连线工具表达类之间的关系

第三步：完善类属性、类的方法
添加属性：选中类，双击，然后通过按“TAB”键移动输入焦点，在合适的位置输入类的属性或方法名。也可以用文本工具添加文字(此方法不如按 TAB 键快速)

绘制 时序图

绘制方法同绘制类图类似，主要选则“UML Sequence”中的元件进行绘制。Sequence：序列; 顺序; 次序; 一系列

绘制 ER 图

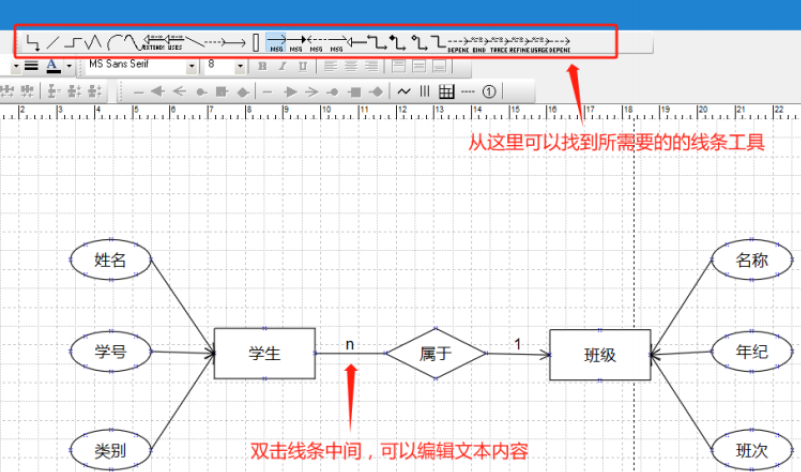

第一步: 使用图形工具表示实体、属性、关系等
第二步: 使用线条工具体现这些元素的逻辑关系

ER模型 简介

ER模型，全称为实体联系模型、实体关系模型或实体联系模式图（ERD）
1.1 长方形：表示实体。
实体是客观存在的事物。

例如用户、商品、订单、供应商等。说直白了，就是你数据库的表名就可以做一个实体对象。一个系统是由很多个实体对象构成的，然后它们之间存在一定的关系和属性。

1.2 椭圆形：表示属性。
属性分为唯一属性（ unique attribute）和非唯一属性，唯一属性指的是唯一可用来标识该实体实例或者成员的属性，用下划线表示，一般来讲实体都至少有一个唯一属性。

举个栗子：用户实体拥有属性【id（唯一属性）、姓名、年龄、电话、身份证号（唯一属性）】、商品实体拥有属性【id、商品名称、商品类型、商品价格、商品图片、商品描述、供应商名称】、订单实体拥有属性【id、订单编号、用户名称、商品名称、下单日期】、供应商实体拥有属性【id、名称、地址、联系电话】。

1.3 菱形：表示关系。
例如用户和商品应该购买关系（一个用户购买多件商品）、订单与商品应该是包含关系（一个订单中包含多件商品）。

1.4 双实线长方形：表示弱实体。
如果一个实体依赖于某个实体而存在，那么前者是弱实体，后者为强实体。例如订单实体依赖于商品实体而存在，因为如果没有商品你不能下订单，所以订单为弱实体，商品为强实体。

1.5 双实线椭圆形：表示多值属性。
一个用户可能拥有多个电话号码，所以电话号码可以作为多值属性。一个用户只能拥有一个身份证号码，所以身份证号不能作为多值属性。

1.6 虚线椭圆形：表示派生属性。
例如一个用户的年龄我们可以作为派生属性，为什么？因为它可以通过身份证号推导出来。所以需要注意的是能推导出来的属性我们都可以作为派生属性。

1.7 双实线菱形：表示弱关系。
弱关系一般是和弱实体一起使用的，只有弱实体才会用到弱关系。

1.8 单竖线倒三角形：表示概化。
概化就是分组。一个商品类型可能包含图书类、服装类、数码类等。

1.9 双竖线倒三角形：表示全部概化。
全部概化也是分组。但是，一个商品类型只能包含图书类、服装类、数码类。这就是概化与全部概化的区别。
ER图简介

绘制表格

第一步 : 点击表格工具

第二步 : 输入需要的行数和列数

第三步 : 双击表格，即可编辑文本

可以在表格的单元格中输入文字。可以根据需要，调整行高、列宽、合并单元格
