Zabbix第二部分：基于Proxy分布式部署实现Web监控和Zabbix HA集群的搭建

一、基于zabbix-proxy的分布式监控

1.1 分布式监控的作用

1）分担 server 的集中式压力；

2）解决多机房之间的网络延时问题。

1.2 数据流向

agent --> proxy --> server

1.3 构成组件

zabbix-server：整个监控体系中最核心的组件，它负责接收客户端发送的报告信息，所有配置、 统计数据及操作数据都由它组织。

Database：所有配置信息和zabbix收集到的数据都存储在数据库中。

zabbix-proxy：用于分布式系统中，可以代理zabbix-server的功能，减轻server的压力。

zabbix-agent：客户端软件，装在被监控主机上，用于采集监控数据，并把采集到的的数据发送给proxy或者server。

web界面：web界面可以让用户随时随地都能够轻松的访问到zabbix，是zabbix-server的一部分，通常跟server运行在同一台物理机上

二、部署zab·bix代理服务器

Step1 前置准备

#关闭防火墙和selinux
systemctl disable --now firewalld
setenforce 0
1
2
3

Step2 设置 zabbix 的下载源，安装 zabbix-proxy

rpm -ivh https://repo.zabbix.com/zabbix/6.0/rhel/7/x86_64/zabbix-release-6.0-4.el7.noarch.rpm
sed -i 's#https://repo.zabbix.com#https://mirrors.aliyun.com/zabbix#' /etc/yum.repos.d/zabbix.repo

yum install -y zabbix-proxy-mysql zabbix-sql-scripts zabbix-selinux-policy
1
2
3
4

Step3 部署数据库并将zabbix相关文件导入

#配置 Mariadb yum源
cat > /etc/yum.repos.d/mariadb.repo << EOF
[mariadb]
name = MariaDB
baseurl = http://mirrors.aliyun.com/mariadb/yum/10.5/centos7-amd64/
gpgkey = http://mirrors.aliyun.com/mariadb/yum/RPM-GPG-KEY-MariaDB
gpgcheck = 1
enabled=1
EOF

#安装mariaDB
yum install -y mariadb-server mariadb

#启动
systemctl enable --now mariadb
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

#初始化数据库
mysql_secure_installation
分别输入 回车 -> n -> Y (设置root密码，如abc123) -> 后面一路 Y

mysql -u root -pabc123
1
2
3
4
5

#创建数据库并指定字符集
create database zabbix_proxy character set utf8 collate utf8_bin;

#创建 zabbix 数据库用户并授权
grant all on zabbix_proxy.* to 'zabbix'@'localhost' identified by 'zabbix';
grant all on zabbix_proxy.* to 'zabbix'@'%' identified by 'zabbix';
flush privileges;
1
2
3
4
5
6
7

#导入数据库信息
rpm -ql zabbix-sql-scripts 		#查询 sql 文件的位置

cat /usr/share/zabbix-sql-scripts/mysql/proxy.sql | mysql -uroot -pabc123 zabbix_proxy
1
2
3
4

Step4 修改zabbix-proxy的配置文件，启动服务

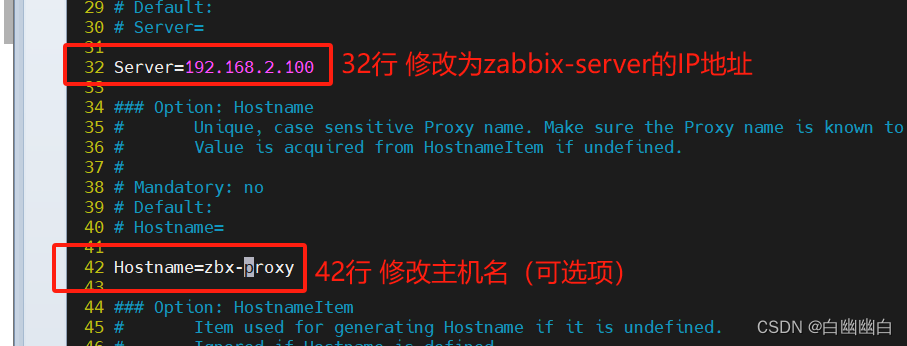

#修改 zabbix-proxy 配置文件
vim /etc/zabbix/zabbix_proxy.conf
Server=192.168.2.100				#32行，指定 zabbix 服务端的 IP 地址
Hostname=zbx-proxy					#42行，指定当前 zabbix 代理服务器的主机名
DBPassword=zabbix					#194行，指定当前数据库 zabbix 用户的密码
1
2
3
4
5

#启动 zabbix-proxy
systemctl enable zabbix-proxy --now;systemctl status zabbix-proxy
1
2

Step5 在所有主机上配置 hosts 解析

vim /etc/hosts
192.168.2.100 zbx-server
192.168.2.102 zbx-agent01
192.168.2.103 zbx-agent02
192.168.2.106 zbx-proxy
1
2
3
4
5

Step6 在 Web 页面配置 agent 代理

点击左边菜单栏【配置】中的【动作】，勾选自动注册规则，点击 禁用
点击左边菜单栏【配置】中的【主机】，勾选原有的客户端主机，点击 删除
1
2

点击左边菜单栏【管理】中的【agent代理程序】，点击【创建代理】
【agent代理程序名称】输入 zbx-proxy
【系统代理程序模式】选择 主动式
【代理地址】输入 192.168.2.106
点击 【添加】
1
2
3
4
5

Step7 在客户端修改 agent2 配置文件

vim /etc/zabbix/zabbix_agent2.conf
......
Server=192.168.2.106		#80行，指定 zabbix 代理服务器的 IP 地址
ServerActive=192.168.2.106		#120行，指定 zabbix 代理服务器的 IP 地址
1
2
3
4

Step8 在 Web 页面添加客户端主机

#zbx-agent01
点击左边菜单栏【配置】中的【主机】，点击【创建主机】
【主机名称】输入 zbx-agent01
【可见的名称】输入 zbx-agent01
【模板】搜索 Linux ，选择 Linux by Zabbix agent
【群组】选择 Linux server
【Interfaces】选择 客户端，【IP地址】输入 192.168.2.102，【端口】输入 10050
【由agent代理程序监测】选择 zbx-proxy
点击 【添加】
1
2
3
4
5
6
7
8
9

Step9 分别在客户端和代理服务器上重启服务

systemctl restart zabbix-agent2

systemctl restart zabbix-proxy
1
2
3

等待一段时间后，点击左边菜单栏【配置】中的【主机】刷新，查看客户端主机监控状态正常
1

Step10 在代理服务器查看日志

tail -f /var/log/zabbix/zabbix_proxy.log
1

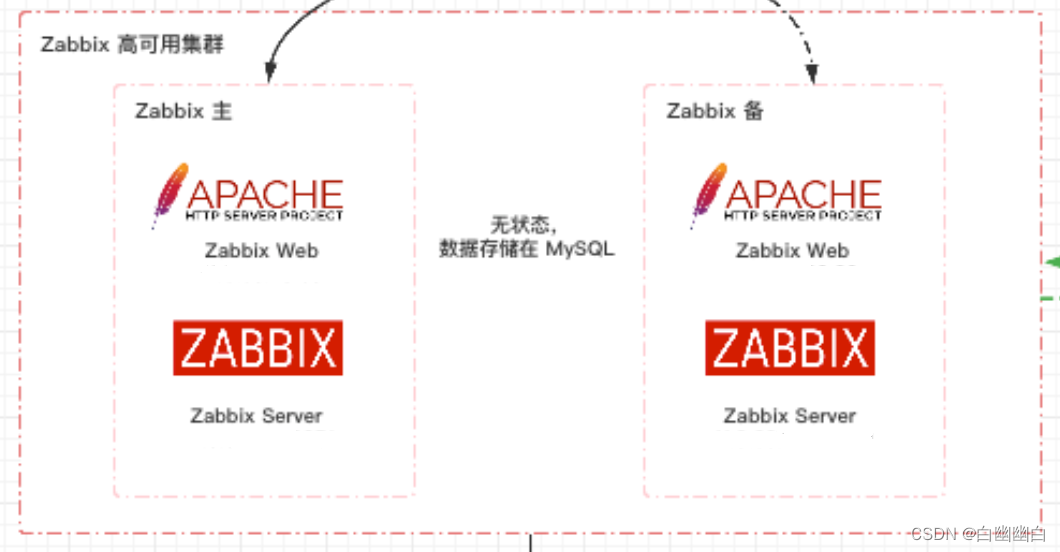

三、Zabbix 高可用集群（Zabbix HA)

Zabbix提供了一个本地的高可用性解决方案，方便设置，不需要任何HA专业知识也可以完成,本地Zabbix HA对于防止Zabbix server的软件/硬件故障或减少维护停机时间是有用的。

官方的高可用仅仅针对 Zabbix Server 部分，数据库部分和前端部分需要自行采用各自领域的高可用解决方案。

Zabbix HA最少需要2个Zabbix Server节点即可实现HA集群高可用及故障转移。

在同一个Zabbix HA集群中，只有一个实例或节点处于active（活动）状态，standby（备用）节点不进行数据收集、处理或其他任务，并且不监听端口，并保持一个最少的数据库连接。

HA节点分为以下几种状态：

• Active（活动）
• Standby（备用）
• Unavailable（不可用）
• Stopped（停止）

四、部署 Zabbix 高可用集群

4.1 服务端配置

zabbix-server01和zabbix-server02都要部署zabbix服务端，部署过程详见上一篇博客

默认情况下，HA 是关闭的。

HA 部分的配置在配置文件的最下面：High availability cluster parameters 部分。

Step1 主节点 Zabbix Server 配置

#主节点 Zabbix Server 配置
vim /etc/zabbix/zabbix_server.conf
......
DBHost=192.168.2.100
DBName=zabbix
DBUser=zabbix
DBPassword=zabbix
......
HANodeName=zbx-server01					#设置为当前节点主机名
NodeAddress=192.168.2.100:10051			#设置为节点IP


systemctl restart zabbix-server
1
2
3
4
5
6
7
8
9
10
11
12
13

#主节点给数据库授权远程登录权限
mysql -uroot -pabc123
GRANT all ON zabbix.* TO 'zabbix'@'%' IDENTIFIED BY 'zabbix';
FLUSH PRIVILEGES;
1
2
3
4

Step2 备节点 Zabbix Server 配置

#备节点 Zabbix Server 配置
vim /etc/zabbix/zabbix_server.conf
......
DBHost=192.168.2.105 #87
DBName=zabbix #99
DBUser=zabbix #115
DBPassword=zabbix #123
......
HANodeName=zbx-server02
NodeAddress=192.168.2.105:10051


systemctl restart zabbix-server
1
2
3
4
5
6
7
8
9
10
11
12
13

Step3 主备节点添加监控主机

以主节点添加zbx-agent01为例，其余添加过程相同。

点击左边菜单栏【配置】中的【主机】，点击【创建主机】
1

【主机名称】输入 zbx-agent01
【可见的名称】输入 zbx-agent01-192.168.2.102
【模板】搜索 Linux ，选择 Linux by Zabbix agent
【群组】选择 Linux servers
【Interfaces】点击添加 客户端
【IP地址】输入 192.168.2.102
1
2
3
4
5
6

效果图

Step4 查看高可用集群状态

打开Web页面
选择报表-->系统信息
查看高可用集群项是否已经启用
1
2
3

4.2 客户端配置

Step1 修改agent01和agent02的配置文件

需要在agent配置文件中将所有的Server节点地址配置到Server和ServerActive中

vim /etc/zabbix/zabbix_agent2.conf
......
Server=192.168.2.100,192.168.2.105,192.168.2.102,192.168.2.103
ServerActive=192.168.2.100;192.168.2.105;192.168.2.102;192.168.2.103
#注意，ServerActive 的连接符是‘;’ ，而不是‘,’
1
2
3
4
5

systemctl restart zabbix-agent2.service
1

Step2 查看Web页面

4.3 故障模拟和效果测试

模拟zabbix-server出现故障，观察能否自动故障切换

Step1 模拟server节点出现故障,观察Web前端页面

#切换到zabbix-server01
systemctl stop zabbix-server
1
2

Step2 观察能否故障切换

控数据是可以正常采集的，说明Zabbix HA集群已经自动完成了故障切换。
