专为实现最高性能和效率而设计，SQN3242UCKGTA、SQN3220SC、SQN3220 LTE-A Cat 6 模块【SKY85735-11射频前端】

一、SQN3242UCKGTA、SQN3220SC、SQN3220 LTE-A Cat 6 模块

1、简介

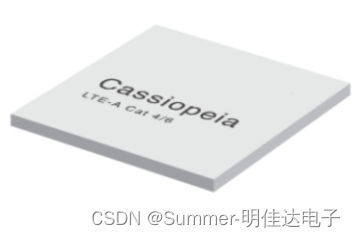

Sequans 的 Cassiopeia 是 Cat4 和 Cat6 LTE-Advanced 平台系列，包括集成了高性能网络和应用 CPU 的 SQN3220 Cat6 基带 SoC 和 SQN3220SC Cat4 基带 SoC、Sequans 的 SQN3242 LTE 优化收发器、经过运营商验证的成熟单载波和双载波聚合 LTE 协议栈、综合软件包和参考设计。Cassiopeia 作为独立的单模 4G LTE-A 解决方案，专为实现最高性能和效率而设计，是一款功能强大、结构紧凑、经济高效的 LTE-A 连接解决方案，适用于功能丰富的高性能移动设备。Cassiopeia 支持总带宽高达 40 MHz 的单载波和双载波聚合，并提供 1 类、4 类和 6 类吞吐量。

2、目标应用

Cassiopeia专为功能丰富的高性能LTE移动设备而设计，如CPE、住宅网关、集成接入设备、移动路由器、Iot网关和附加数据卡（如USB加密狗、M.2卡和PCI-Express迷你卡）。

器件：SQN3242UCKGTA、SQN3220SC、SQN3220
产品种类：LTE-A Cat 6 模块
封装：BGA

3、亮点

3GPP 第 10 版，软件可升级至第 11 版
1 类、4 类和 6 类吞吐量
FDD 和 TDD
多功能射频覆盖 170 MHz 至 3.8 GHz 频率
以任何标准组合支持单载波和双载波聚合，最高可达 20+20 MHz
支持 VoLTE 和 eMBMS
包括 Sequans AIR™ 干扰消除技术
增强型网络和应用 CPU
免版税的 OMA-DM 和 IMS/SMS 客户端
主机环境： 安卓、ChromeOS、Linux、Windows、MAC OS

专为实现最高性能和效率而设计，SQN3242UCKGTA、SQN3220SC、SQN3220 LTE-A Cat 6 模块【SKY85735-11射频前端】明佳达

二、SKY85735-11：5 GHz，802.11ac前端模块

（概述）SKY85735-11 是一款高度集成的 5 GHz 前端模块 (FEM)，集成了一个 5 GHz 单刀双掷 (SPDT) 发送/接收 (T/R) 开关、一个带旁路的 5 GHz 低噪声放大器 (LNA) 和一个 5 GHz 功率放大器 (PA)，适用于移动/便携式 802.11ac 应用和系统。

1、技术参数

射频类型：802.11ac，WLAN
频率：5GHz
特性：SPDT
封装/外壳：12-SMD 模块
供应商器件封装：12-MCM（2x2）
基本产品编号：SKY85735

2、特点

集成高性能5 GHz PA、带旁路的LNA和单刀双掷
输入和输出完全匹配
集成正斜率功率检波器
传输回送模式
发射增益：32 dB
接收增益：14 dB
输出功率：+21 dBm，3%（–30 dB）DEVM，MCS7，HT40
输出功率：+20 dBm@1.8%（–35 dB）DEVM，MCS9，VHT80
直接连接到标称电源电压为5 V的电池
小型MCM（12引脚、2.0 X 2.0 X 0.6 mm）封装（根据JEDEC J-STD-020，MSL3，260 C）

3、应用

• 802.11ac机顶盒、网络和个人计算机系统
• PC卡、PCMCIA卡、迷你卡和半迷你卡
• 支持WLAN的无线视频系统
