信而泰OLT使用介绍-网络测试仪实操

一、OLT产品介绍

1.概述

PON作为FTTX网络发展的核心技术，局端设备OLT尤其重要。

本文档中主要介绍OLT的功能特性、业务配置

2.基本功能特性

2.1大容量和高集成度

ZXA10 C300集光接入、数据交换、路由处理于一体，提高了系统的集成度。

2.2 EPON功能

支持扩展OAM功能，满足对ONU的远程管理功能

10G EPON功能，提供对称上下行速率（10G/10G 、1G/1G ）和非对称上下行速率

（1G/10G ）

2.3 GPON功能

强大的管理维护功能

PLOAM：进行ONU物理层的管理维护操作

OMCI：进行ONU业务层的管理维护操作

上行1.244Gbps，下行2.488Gbps。

2.4良好的维护管理功能

●ZXA10 C300支持良好的管理维护、监控、测试功能，便于日常管理和故障诊断。

支持本地维护、远程维护等多种维护手段。

●提供EPON终端管理功能，可通过扩展OAM协议对ONU/ONT进行管理，包括终端

信息查询和状态监控、终端数据配置、终端绑定及终端软件升级功能，实现终端设

备的集中管理和维护。

●支持OLT对ONT的离线配置，在OLT 端保存配置，并在ONU/ONT注册时自动恢

复ONU/ONT的数据，使业务发放更为简便。

二、GPON/EPON业务配置

1.OLT原理

OLT 应用时，下接ONU/ONT。OLT 和ONU/ONT 之间传送GPON GEM（G-PON Encapsulation Method）帧，GEM 帧通过GEM Port-ID 标识，上行方向由TCONT承载。

★T-CONT

●GPON 使用T-CONT 实现业务汇聚，T-CONT 是GPON 系统中上行业务流最基本的控制单元。

●一个T-CONT 对应一种带宽类型的业务流。每种带宽类型有自己的QoS 特征，QoS 特征主要体现在带宽保证上，分为固定带宽，保证带宽，保证/非保证带宽，尽力转发，混合方式。

★GEM Port

●每个T-CONT 由一个或者多个GEM Port 组成，每个GEM Port 承载一种业务流。一个T-CONT 可以承载一个或者多个GEM Port 的不同业务流。

●每个GEM Port 由一个唯一的Port-ID 来标识，Port-ID 的范围为0 ～ 4095，并且由OLT进行全局分配，同一个PON 口下不能使用Port-ID 重复的GEM Port。

●GEM Port 标识的是OLT 和ONU/ONT 之间的业务虚通道，即承载业务流的通道，类似于ATM 虚连接中的VPI/VCI 标识。

2.GPON业务配置

GPON接入可以在宽带和窄带业务环境下提供灵活接入能力，可以提供超高带宽接入，并且支持多种速率模式，采用单根光纤为用户提供语音、数据、视频等多种业务服务。

3.数据规划

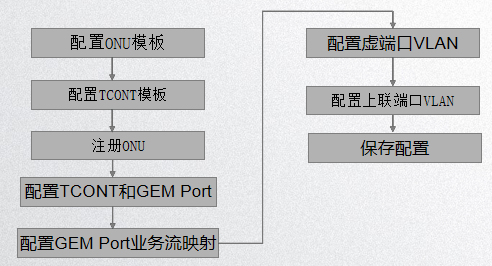

4.配置流程

5.配置步骤

5.1配置ONU模板

ZXAN(config)#pon

ZXAN(config-pon)#onu-type ZTEG-F820 gpon description F820

ZXAN(config-pon)#onu-type-if ZTEG-F820 eth_0/1-4

ZXAN(config-pon)#onu-type ZTEG-F820 gpon max-tcont 7 max-gemport 32 max-switch-perslot 1

max-flow-perswitch 32

5.2 配置TCONT模板

ZXAN(config)#gpon

ZXAN(config-gpon)#profile tcont UP-100M type 1 fixed 100000

不同类型的T–CONT模板配置

ZXAN(config-gpon)#profile T5-10M100M1000M type 5 fix 10000 assured 100000 max 1000000

3.配置流量模板

ZXAN(config)#traffic-profile DOWN-100M ip cir 100000 pir 120000 pbs 100

5.4注册ONU

ZXAN(config)#interface gpon-olt_1/2/1

ZXAN(config-if)#onu 1 type ZTEG-F820 sn ZTEG00000001

ZXAN(config-if)#show gpon onu state gpon-olt_1/2/1

5.5 配置TCONT

ZXAN(config)#interface gpon-onu_1/2/1:1

ZXAN(config-if)#tcont 2 profile UP-100M

配置一个TCONT，序列号为2，引用的带宽模板为UP-10M。

5.6配置GEM Port

ZXAN(config)#interface gpon-onu_1/2/1:1

ZXAN(config-if)#gemport 1 name gemport-1 unicast tcont 2

配置一个GEM Port，序列号为1，名称为gemport-1，使用TCONT 2。

5.7配置GEM Port业务流映射

ZXAN(config)#pon-onu-mng gpon-onu_1/2/1:1

ZXAN(gpon-onu-mng)#gemport 1 flow 1

ZXAN(gpon-onu-mng)#flow mode 1 tag-filter transparent untag-filter transparent

配置flow 1的VID过滤，对TAG包和UNTAG包都直接透传。

5.8配置虚端口VLAN

ZXAN(config)#interface gpon-onu_1/2/1:1

ZXAN(config-if)#service-port 2 vport 1 user-vlan 101 vlan 101

ZXAN(config-if)#exit

5.9配置上联端口VLAN

ZXAN(config)#interface gei_1/19/1

ZXAN(config-if)#switchport mode hybrid

ZXAN(config-if)#switchport vlan 101 tag

ZXAN(config-if)#exit

5.10 ONU本地配置

F820-C300# configure terminal

F820-C300(config)#interface fei_0/1/1

F820-C300(config-if)#switchport default vlan 101

F820-C300(config-if)#exit

5.11保存配置

ZXAN(config)#exit

ZXAN#write

6.EPON业务配置

PON：Passive Optical Network ,无源光网络

EPON：Ethernet Passive Optical Network ，以太网无源光网络

6.1业务描述：

EPON接入作为一种能在宽带和窄带业务环境下提供灵活接入能力的接入技术，可以提供超高带宽接入，并且支持多种速率模式。

6.2业务规格：

ZXA10 C300通过ETGO单板支持EPON接入业务。每块ETGO单板可提供8个EPON接口。

7.配置实例

组网图

8.数据规划

9.配置流程

10.操作步骤

10.1创建VLAN

ZXAN#configure terminal

ZXAN(config)#vlan 100

ZXAN(config-vlan)#exit

10.2配置OLT上行端口VLAN

ZXAN(config)#interface gei_1/19/1

ZXAN(config-if)#switchport mode hybrid

ZXAN(config-if)#switchport vlan 100 tag

ZXAN(config-if)#exit

10.3查看端口下未认证的ONU信息

ZXAN(config)#show onu unauthentication epon-olt_1/3/1

10.4 进入EPON-OLT接口模式，通过MAC地址认证ONU

ZXAN(config)#interface epon-olt_1/3/1

ZXAN(config-if)#onu 1 type ZTE-F500 mac 0013.2500.0001

ZXAN(config-if)#exit

10.5进入EPON-ONU接口模式，启用接口的认证协议

ZXAN(config)#interface epon-onu_1/3/1:1

ZXAN(config-if)#admin enable

10.6设置ONU的上下行带宽

ZXAN(config-if)#sla upstream maximum 5120

ZXAN(config-if)#sla downstream maximum 10240

10.7 配置PON-ONU接口VLAN

ZXAN(config-if)#switchport mode hybrid

ZXAN(config-if)#switchport vlan 100 tag

ZXAN(config-if)#exit

10.8进入ONU远程管理模式，配置ONU以太网端口VLAN

ZXAN(config)#pon-onu-mng epon-onu_1/3/1:1

ZXAN(epon-onu-mng)#vlan port eth_0/1 mode tag vlan 100 priority 0

10.9保存数据

ZXAN(config)#exit

ZXAN#write

三、实例测试

1.GPON配置流程

2.GPON ONU网页配置

3.TeleATT 配置（VLAN,UDP）

4.TeleATT 配置（发送速率）

5.EPON配置流程

6.GPON ONU网页配置

7.TeleATT 配置（VLAN,UDP）

8.TeleATT 配置（发送速率）
