基于CS结构的即时通信系统的设计与实现（QT开发）

4 基于C/S结构的即时通信系统开发的系统详细设计
4.1 系统设计目标
随着计算机网络日新月异的发展,人们的交流方式越来越多,传统的交流 方式已经难以满足人们的交流要求,在互联网或局域网上即时的和好友取得联系,已经成为当今社会人们主流的联系方式。因此,两台计算机之间进行即时通讯、发送文件等交流方式已经成为必然潮流。作为整个计算机网络的基础，局域网用户之间进行即时通讯的需求更大，而且他们之间进行文件传输与共享的频率更高，因此有必要设计一款专门为局域网用户使用的即时通讯软件。
当前存在的即时通讯软件很多，但其中很多一部分由于嵌入了太多的娱乐功能而不很实用。对于局域网用户来说，首先，由于他们之间进行通讯的不确定性和随机性，所以如果专门为他们建立一个服务器端的话，势必会造成很大的浪费，因此，本软件选择实用点对点服务模式，不需要服务器支持。其次，局域网用户之间进行交流的主要方式就是文字信息交流，因此，本软件实现的最基本的功能就是文字信息的传输。再次，局域网用户要频繁的进行文件的传输，所以本软件还实现了两个局域网用户之间文件的传输。最后，由于采用跨平台的C++类库Qt4.8进行开发，因此本软件实现在不同的操作系统上运行，具有友好美观的界面。
在非功能需求方面，在开发软件时，考虑系统的安全性，采用了安全的设计理念，防止了“黑客”入侵后的盗窃行为，同时也遏制了病毒程序的攻击。系统主要应用于局域网中，解决局域网内信息公告、信息交流、文件传送等问题。考虑软件的“通用性”，“可扩展性”，“相对独立性”等方面问题，实现软件开发的灵活性。
4.2 功能模块划分
本设计可以实现局域网内用户的自动检测，用户之间的个人信息管理，文字信息交流， 文件传输等功能。据此，本设计的功能模块一共可以分为5个：广播用户信息，个人信息管理，用户列表管理，文字信息传输，文件传输。系统的总体功能模块图如图3.1所示：

图4.1 系统总体功能模块图
4.3 功能模块的说明
4.3.1 初始化（广播用户信息）
该模块的主要功能是搜集本机用户的相关信息，如计算机名，登陆时的用户名，初始化socket，开始监听端口，并把本机用户的信息通过广播消息发送出去。
4.3.2 个人信息管理管理
该模块的主要功能是对收到的用户信息进行管理。个人信息管理包括个人昵称、头像和个性签名的更新， 同时更新后还要对其他用户的广播消息进行反馈等。
4.3.3 用户列表管理
该模块的主要功能是对收到的用户信息进行管理和分类。子模块包括用户列表的更新， 用户分组等，同时还要对用户列表信息进行持久存储，以便下次启动系统能显示最新状态。
4.3.4 文本信息传输
该模块的主要功能是把当前文本框的内容发送给当前选中的用户，如果发送 成功，则把当前文本框的内容加上某些必须的信息在聊天记录文本框中显示，同 时清空输入文本框。该模块还要具有纠正用户为空（未选中用户）或者发送内容为空的情况。

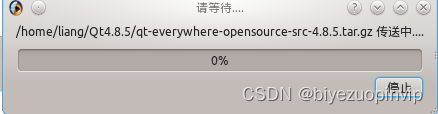

4.3.5 文件传输
该模块的主要功能是实现两个用户之间的点对点的文件传输。由于使用TCP协议进行传输，所以该模块还负责文件块的确认和对文件块在传输过程中丢失的情况进行处理。同时，该模块还可以显示当前文件传输的进度，并可以粗略的计算文件传输速率。

#include
#include
#include
#include "shareData.h"
#include "chat_drawer.h"

/************************************************************
 函数名:                             ChatDrawer
 功能:                               构造函数初始化图形显示界面
 ************************************************************/
ChatDrawer::ChatDrawer(QWidget *parent, Qt::WindowFlags f)
    : QToolBox(parent, f)
{
    setWindowTitle(QString::fromUtf8("LNQQ"));                                      //界面的标题

	if (!initGroup())                                                                 //初始化好友组
	{
		QMessageBox::information(0, QString::fromUtf8("错误"), QString::fromUtf8("初始化数据库失败!"));
	}

    creatGroup();                                                                     //创建好友组

    this->setMinimumSize(QSize(182,450));                                             //设置界面最小尺寸
	this->setMaximumSize(QSize(182,450));                                             //设置界面最大尺寸

//    trayIcon=new QSystemTrayIcon(QIcon(":/img/radioButton.png"),this);
//        //鼠标移至托盘的消息提示
//        trayIcon->setToolTip(tr("这是一个Qt托盘测试程序"));
//        //右击托盘图标的弹出菜单
//        trayIcon->setContextMenu(CreateTrayMenu());
//        //设置托盘可见
//        trayIcon->setVisible(true);
//        //添加托盘的鼠标事件
//        connect(trayIcon,SIGNAL(activated(QSystemTrayIcon::ActivationReason)),this,SLOT(iconActived(QSystemTrayIcon::ActivationReason)));




}

//QMenu *ChatDrawer::CreateTrayMenu()
//{
//    QMenu *menu=new QMenu;
//    QAction *actionMinSize=new QAction(tr("最小化"),this);
//    connect(actionMinSize,SIGNAL(triggered()),this,SLOT(showMinimized()));
//    QAction *actionMaxSize=new QAction(tr("最大化"),this);
//    connect(actionMaxSize,SIGNAL(triggered()),this,SLOT(showMaximized()));
//    QAction *actionRestore=new QAction(tr("还原"),this);
//    connect(actionRestore,SIGNAL(triggered()),this,SLOT(showNormal()));
//    QAction *actionQuit=new QAction(tr("退出"),this);
//    /*
//      gui中qApp等同于QApplication::instance()
//      非gui中qApp等同于QCoreapplication::instance()

//      使用qApp需加头文件QApplication/QCoreapplication
//    */
//    connect(actionQuit,SIGNAL(triggered()),qApp,SLOT(quit()));

//    menu->addAction(actionMinSize);
//    menu->addAction(actionMaxSize);
//    menu->addAction(actionRestore);
//    menu->addSeparator();
//    menu->addAction(actionQuit);

//    return menu;
//}


//void ChatDrawer::iconActived(QSystemTrayIcon::ActivationReason reason)
//{
//    switch(reason)
//    {
//    case QSystemTrayIcon::DoubleClick:
//        QMessageBox::information(this,tr("托盘消息"),tr("双击"));
//        break;
//    case QSystemTrayIcon::Trigger:
//        QMessageBox::information(this,tr("托盘消息"),tr("单击"));
//        break;
//    case QSystemTrayIcon::MiddleClick:
//        QMessageBox::information(this,tr("托盘消息"),tr("鼠标中键"));
//        break;
//    }
//}

/************************************************************
 函数名:                             initDatabase
 功能:                               初始化数据库
 返回值 TRUE:                         表示成功
      FALSE:                        表示失败
 ************************************************************/
bool ChatDrawer::initDatabase()
{
	QSqlDatabase globDB = QSqlDatabase::addDatabase(DRIVER, DATABASE_NAME);                //将加载数据库驱动以及连接名称
	globDB.setDatabaseName(DATABASE_NAME);                                    //设置数据库名
	if (!globDB.open())                                                       //打开数据库
	{
		QMessageBox::critical(0, QString::fromUtf8("错误"), QString::fromUtf8("连接数据库失败!"));
		return false;
	}

	return true;                                                              //初始化数据库成功
}

/************************************************************
 函数名:                             initGroup
 功能:                               初始化好友组
 返回值 TRUE:                         表示成功
      FALSE:                        表示失败
 ************************************************************/
bool ChatDrawer::initGroup()
{
    if (!initDatabase())                                                       //初始化数据库
    {
    	return false;
    }

    QSqlDatabase db = QSqlDatabase::database(DATABASE_NAME);
    QSqlQuery query(db);                                                   //创建查询结果集对象
    QString sql = "select *from wn_user_group";

    bool isRight = query.exec(sql);                                            //查询好友分组
    if (!isRight)
    {
    	return false;
    }

    while (query.next())
    {
    	groupName.append(query.value(1).toString());                           //添加好友分组组名
        QGroupBox * tmpGroup = new QGroupBox();                                //添加好友分组
        tmpGroup->setStyleSheet("\
                                          QGroupBox {\
                                                color: white;\
                                                background-image: url(:/pics/gury.jpg);\
                                                border-width: 0px;\
                                                padding: 0px 0px;\
                                                min-height: 25px;\
                                                min-width: 60px;\
                                                }\
                                           QGroupBox::title {\
                                           subcontrol-origin: margin;\
                                           subcontrol-position: top center; /* position at the top center */\
                                           padding: 0 3px;\
                                           background-color: qlineargradient(x1: 0, y1: 0, x2: 0, y2: 1,\
                                                                  stop: 0 #FFOECE, stop: 1 #FFFFFF);\
                                           }\
                                          ");
        friendGroup.append(tmpGroup);
    }

    query.clear();

    return true;
}

/************************************************************
 函数名:                             creatGroup
 功能:                               创建好友组
 ************************************************************/
void ChatDrawer::creatGroup()
{
	QVBoxLayout *tmpLayout;
	QGroupBox *tmpGroup;

    for (int i=0; i<friendGroup.count(); i++)                                   //创建好友分组
    {
    	tmpGroup = friendGroup.at(i);
    	tmpLayout = new QVBoxLayout(tmpGroup);                                  //创建好友分组布局管理器
    	tmpLayout->setAlignment(Qt::AlignTop);

    	groupLayout.append(tmpLayout);
    	this->addItem((QWidget *)tmpGroup, groupName.at(i));                    //添加好友分组
    }
}

/************************************************************
 函数名:                             ~ChatDrawer
 功能:                               释放图形界面资源
 ************************************************************/
ChatDrawer::~ChatDrawer()
{
    for (int i=0; i<pButtonVector.count(); i++)                                        //释放在线用户按钮
    {
    	delete pButtonVector.at(i);
    }

    for (int i=0; i<friendGroup.count(); i++)                                          //释放好友分组
    {
    	delete friendGroup.at(i);
    }

    for (int i=0; i<groupLayout.count(); i++)
    {
    	delete groupLayout.at(i);
    }

}


/************************************************************
 函数名:                             updateInfo
 功能:                               个人信息被修改发送信号
 ************************************************************/
void ChatDrawer::updateInfo(const User &user)
{
	emit(update(user));                                                                //发送个人信息被修改信号
}

/************************************************************
 函数名:                               setUser
 功能:                                 设置本地当前用户
 输入参数 user:                         源用户信息
 ************************************************************/
void ChatDrawer::setUser(const User &user)
{
    this->user = user;
}

/************************************************************
 函数名:                             drawUserFace
 功能:                               绘出特定的用户按钮
 输入参数 newUser:                    将要绘制按钮的用户信息
 ************************************************************/
void ChatDrawer::drawUserFace(const User &newUser)
{
   QString info = newUser.getUserName();                                                  //获得用户名
   info += "\n" + newUser.getUserIp() +"\n" + newUser.getUserWrite();                    //获得IP于个性签名

	user_button = new ToolButton(user, newUser, groupName, this);                          //新建用户按钮
    user_button->setText(info);                                                            //设置按钮显示信息
	user_button->setIcon(QIcon(newUser.getUserHead()));                                    //设置头像
	user_button->setIconSize(QSize(40, 40));                                               //设置头像尺寸
    user_button->setAutoRaise(true);
    user_button->setToolButtonStyle(Qt::ToolButtonTextBesideIcon);                         //设置按钮的风格

	connect(user_button, SIGNAL(update(User)), this, SLOT(updateInfo(const User)));
	connect(user_button, SIGNAL(setAction(ToolButton *)), this, SLOT(setActionSlot(ToolButton *)));
	connect(user_button, SIGNAL(moveToOtherGroup(ToolButton *, int )), this, SLOT(moveFriend(ToolButton *, int)));
    connect(user_button, SIGNAL(insertGroupName(const QString)), this, SLOT(updateGroupName(const QString)));
    connect(user_button, SIGNAL(deleteGroupNameSignal(const QString)), this, SLOT(deleteGroupNameSlot(const QString)));
    connect(user_button, SIGNAL(updateGroupNameSignal(const QVector<QString>)), this, SLOT(updateGroupNameSlot(const QVector<QString>)));

    insertGroup(newUser, user_button);                                                     //将在线用户分组
	user_button->creatChildMenu();
    pButtonVector.append(user_button);                                                     //添加到在线用户容器中

    setFunction();                                                                         //设置当前用户发送文件按钮失效
}

/************************************************************
 函数名:                             updateGroupName
 功能:                               修改好友分组组名称
 输入参数 name:                       新增好友分组组名
 ************************************************************/
void ChatDrawer::updateGroupName(const QString name)
{
	groupName.append(name);                                                                //新组好友组名添加进容器

	for (int i=0; i<pButtonVector.count(); i++)                                            //修改每个按钮中的好友组名容器
	{
		pButtonVector.at(i)->setGroupName(groupName);
	}

    QGroupBox * tmpGroup = new QGroupBox();                                                //添加好友分组
    friendGroup.append(tmpGroup);

    QVBoxLayout *tmpLayout = new QVBoxLayout(tmpGroup);                                    //创建好友分组布局管理器
    tmpLayout->setAlignment(Qt::AlignTop);

    groupLayout.append(tmpLayout);                                                         //添加进布局管理器容器
    this->addItem((QWidget *)tmpGroup, name);                                              //添加好友分组                                                                          //重新创建好友分组框
}

void ChatDrawer::updateGroupNameSlot(const QVector<QString> groupName)
{
    int index = 0;

	for (int i=0; i<groupName.count(); i++)
	{
		if (this->groupName.at(i) != groupName.at(i))
		{
			index = i;
			break;
		}
	}

	this->groupName = groupName;
	this->setItemText(index, this->groupName.at(index));

	for (int i=0; i<pButtonVector.count(); i++)                                            //修改每个按钮中的好友组名容器
	{
		pButtonVector.at(i)->setGroupName(groupName);
	}
}

void ChatDrawer::deleteGroupNameSlot(const QString name)
{
	int index = groupName.indexOf(name);
	groupName.remove(index);

	for (int i=0; i<pButtonVector.count(); i++)                                            //修改每个按钮中的好友组名容器
	{
		ToolButton *tmpButton = pButtonVector.at(i);
		tmpButton->setGroupName(groupName);
		if (tmpButton->getGroupId() == index)
		{
			moveFriend(tmpButton, DEFAULT_GROUP_INDEX);
		}
	}

	friendGroup.remove(index);
	groupLayout.remove(index);
	this->removeItem(index);
}

/************************************************************
 函数名:                             queryGroup
 功能:                               查询用户所在组ID
 输入参数 tmpUser:                    用户对象
        tmpButton:                  用户按钮
 ************************************************************/
void ChatDrawer::insertGroup(const User &tmpUser, ToolButton *tmpButton)
{
	QSqlDatabase db = QSqlDatabase::database(DATABASE_NAME);
    QSqlQuery query(db);                                                               //创建查询数据库对象
    QString sql = "select *from wn_user_ip where user_ip = '"+tmpUser.getUserIp()+"'";

    bool isRight = query.exec(sql);                                                        //查询数据库
    if (!isRight)
    {
    	QMessageBox::information(0, QString::fromUtf8("错误"), QString::fromUtf8("访问数据库失败!"));
    }

    if (query.first())                                                                     //当前存在分组记录
    {
    	int tmpId = query.value(1).toInt();
    	tmpButton->setGroupId(tmpId);                                                      //设置好友分组号
        groupLayout.at(tmpId)->addWidget((QWidget *)tmpButton);                            //添加好友按钮
    }
    else
    {
    	tmpButton->setGroupId(0);                                                          //默认分组
    	groupLayout.at(0)->addWidget((QWidget *)tmpButton);                                //采用默认分组记录
    }

    query.clear();
}

/************************************************************
 函数名:                             moveFriend
 功能:                               移动好友
 输入参数 friendButton:               用户按钮
        newGroupId:                 新组Id
 ************************************************************/
void ChatDrawer::moveFriend(ToolButton * friendButton, int newGroupId)
{
    for (int i=0; i<pButtonVector.count(); i++)                                             //查找将要移动按钮
	{
		if (friendButton == pButtonVector.at(i))
		{
		    friendButton->hide();                                                         //将要移动按钮隐藏
		    for (int j=0; j<groupLayout.count(); j++)
		    {
		    	if (friendButton->getGroupId() == j)                                      //找到移动的组号
		    	{
		    		groupLayout.at(j)->removeWidget(friendButton);                        //布局管理器中移除按钮
                    break;
		    	}
		    }

		    break;
		}
	}

	friendButton->setGroupId(newGroupId);                                                  //设置新组号
	friendButton->creatChildMenu();                                                        //创建新菜单
	groupLayout.at(newGroupId)->addWidget(friendButton);                                   //新组中添加按钮
	friendButton->show();
}

/************************************************************
 函数名:                             setActionSlot
 功能:                               设置按钮上下文菜单功能
 输入参数 userButton:                 用户按钮
 ************************************************************/
void ChatDrawer::setActionSlot(ToolButton *userButton)
{
	for (int i=0; i<pButtonVector.count(); i++)
	{
		if ((userButton == pButtonVector.at(i)) && i == 0)                                 //判断是否为当前用户按钮
		{
			userButton->setContextMenu(true);                                              //设置当前用户上下文菜单公能
            break;
		}
		else
		{
			userButton->setContextMenu(false);                                             //设置非当前用户上下文菜单功能
			break;
		}
	}
}

/************************************************************
 函数名:                             setFunction
 功能:                               设置当前用户上下文菜单功能
 ************************************************************/
void ChatDrawer::setFunction()
{
	if (!pButtonVector.isEmpty())
	{
		pButtonVector.at(0)->getChatWindow()->setSendFileButton(false);                    //将当前用户发送文件菜单失效
	}
}

/************************************************************
 函数名:                             removeUser
 功能:                               从在线用户容器中删除某个用户
 输入参数 user:                       将要删除的用户信息
 ************************************************************/
void ChatDrawer::removeUser(const User & user)
{
	if (!pButtonVector.isEmpty())                                                          //是否在线用户容器为空
	{
        ToolButton *tmpButton;                                                             //临时按钮
		for(int i=0; i <pButtonVector.count(); i++)                                        //检索在线用户容器
		{
			tmpButton = pButtonVector.at(i);                                               //获得用户按钮
			if (tmpButton->getUser() == user)                                              //匹配是否将要删除对象
			{
				tmpButton->hide();                                                         //隐藏按钮
				pButtonVector.remove(i);                                                   //从在线用户容器中删除
				break;
			}
		}
	}
}

/************************************************************
 函数名:                             removeAll
 功能:                               从在线用户容器中删除所有用户
 ************************************************************/
void ChatDrawer::removeAll()
{
	int count = pButtonVector.count();
	if (!pButtonVector.isEmpty())                                                          //是否在线用户容器为空
	{
		for(int i=0; i<count; i++)                                        //检索在线用户容器
		{
			pButtonVector.at(0)->hide();                                                   //将按钮从容器中删除
			pButtonVector.remove(0);
		}
	}
}

/************************************************************
 函数名:                             getVector
 功能:                               获得在线用户容器
 返回值:                             在线用户的容器
 ************************************************************/
const QVector<ToolButton *> & ChatDrawer::getVector() const
{
	return this->pButtonVector;                                                           //返回在线用户容器
}

/************************************************************
 函数名:                             getFriendGroup
 功能:                               获得好友分组容器
 返回值:                              好友分组容器
 ************************************************************/
QVector<QGroupBox *> & ChatDrawer::getFriendGroup()
{
	return this->friendGroup;                                                             //返回好友分组容器
}


//void ChatDrawer::closeEvent(QCloseEvent *e)
//{

    this->hide();
    e->ignore();

//}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
