3.46 OrCAD软件怎么输出物料清单BOM表格？

笔者电子信息专业硕士毕业，获得过多次电子设计大赛、大学生智能车、数学建模国奖，现就职于南京某半导体芯片公司，从事硬件研发，电路设计研究。对于学电子的小伙伴，深知入门的不易，特开次博客交流分享经验，共同互勉！全套资料领取扫描文末二维码！

---

  温馨提示：学而不思则罔，思而不学则殆。实践是检验真理的唯一标准！

目录

3.46 OrCAD软件怎么输出物料清单BOM表格？

3.47 如何对OrCAD输出或者打印PDF的参数进行筛选？

3.48 怎么对原理图的差分信号添加差分属性？

---

3.46 OrCAD软件怎么输出物料清单BOM表格？

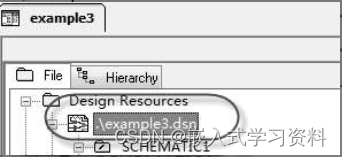

答：第一步，打开原理图主目录的界面，关闭其他的分界面，然后选中原理图的根目录，进行下一步的操作，如图3-90所示。

 图3-90 原理图根目录选中示意图

第二步，选中根目录以后，执行菜单命令“Tools”→“Bill of Materials”命令，来进行BOM清单的输出，如图3-91所示。

 第三步，执行了上述命令后，会弹出如图3-92所示的BOM清单界面，在“Header”及“Combined property string”栏中，分别列出了需要输出的元素，依次是元器件的数量、元器件的位号、元器件的属性值，这些都是输出BOM清单所必需的。

 图3-92 BOM清单界面示意图

第四步，如图3-92所示的BOM清单界面中，发现缺失了元器件的封装属性值，所以在输出BOM清单的时候需要加上，格式与“Header”以及“Combined property string”栏一致，如图3-93所示，然后勾选“Open in Excel”，这样输出BOM清单就用Excel表格打开了，如图3-94所示，进行编辑整理即可，这样BOM清单就输出完成了。

 图3-93 BOM清单添加封装属性界面示意图

图3-94 BOM清单用Excel打开示意图

3.47 如何对OrCAD输出或者打印PDF的参数进行筛选？

答：第一步，打开原理图，进行输出参数的设置，执行菜单命令“Options”→“Preferences”，如图3-95所示，进行参数选择。

 第二步，打开参数属性设置对话框后，会弹出如图3-96所示的界面，选择“Colors/Print”，对各个属性参数的颜色进行设置，以及打印PDF是否需要输出。前面打钩的在打印的PDF上显示，不打钩的在打印的PDF上则不显示。

 图3-96 属性参数面板选择示意图

第三步，在上述的属性参数面板进行选择后，单击“确定”按钮，参数就设置好了。下面就需要对原理图进行打印输出。选择原理图根目录，执行菜单命令“File”→“Print”，进行PDF的输出，如图3-97所示，选择你的虚拟打印机，单击“OK”按钮，打印即可，如图3-98所示，这样就输出了原理图的PDF文件。

 图3-97 输出原理图PDF菜单示意图

 图3-98 打印PDF输出界面示意图

3.48 怎么对原理图的差分信号添加差分属性？

答：第一步，在原理图中添加差分属性。选中差分信号的一根网络，然后单击鼠标右键，执行“Edit Properties”命令，进行属性编辑，或者双击鼠标左键，也是一样的效果，如图3-99所示。

图3-99 信号差分属性编辑示意图

第二步，进入信号属性编辑界面，下边栏选中“Schematic Nets”，左侧进行新的属性的添加。单击“New Property”，弹出增加新的属性的界面，如图3-100所示，在“Add New Property”界面，在“Name”一栏输入“DIFFERENTIAL_PAIR”的差分属性名称，“Value”值一栏可以先不用添加，后面统一填写，单击“OK”按钮，对原理图添加差分属性。

 图3-100 信号差分属性添加示意图

第三步，添加差分属性以后，只需要在差分属性这一栏中填上相对应的差分命令即可，即在上述添加的差分属性一栏中填入对应的Value值就行了，可以参照前面的问答，就能快捷地给原理图信号添加差分属性，这样导入到PCB中，就是差分信号了。需要注意的是，差分属性是由两根信号组成的，在填写差分名称的时候，两根信号的差分名称需要保持一致，这样系统才会判断这是一组差分信号，如图3-101所示。

 图3-101 差分信号示意图
