Multism介绍——简单电路为例，介绍基本仿真流程

首先是file，在file里面可以完成对仿真文件的操作

其次是edit，对电路图进行各种编辑

然后是view，查看选项，放缩，适配

place 用于放置各种要素，元器件

然后是simulate，用来启动和管理各种仿真

最后一个常用的就是help 功能，查找需要的各种帮助

慢慢的，我们也需要手写各种英文界面

中部是电路工作的主要区域

最右侧也是一些快捷按钮，可以调出各种虚拟仪器，用的比较多的是万用表和示波器

最下面是示范区，给出执行的结果

DC-power 代表的是直流电压源，放置其中有两种方式，第一种是双击DC-power，第二种是点击OK

 然后再放置电阻，点击place basic

 basic切换成source ，可以切换成source

放置地面

 下面开始连线

 下面链接其他电路

 下面开始连接万用表

 选择电压计，电流计

 A代表完成电流功能，V代表电压功能，欧姆代表测电阻

 如果我们仿真无误的话，应该显示什么值呢？

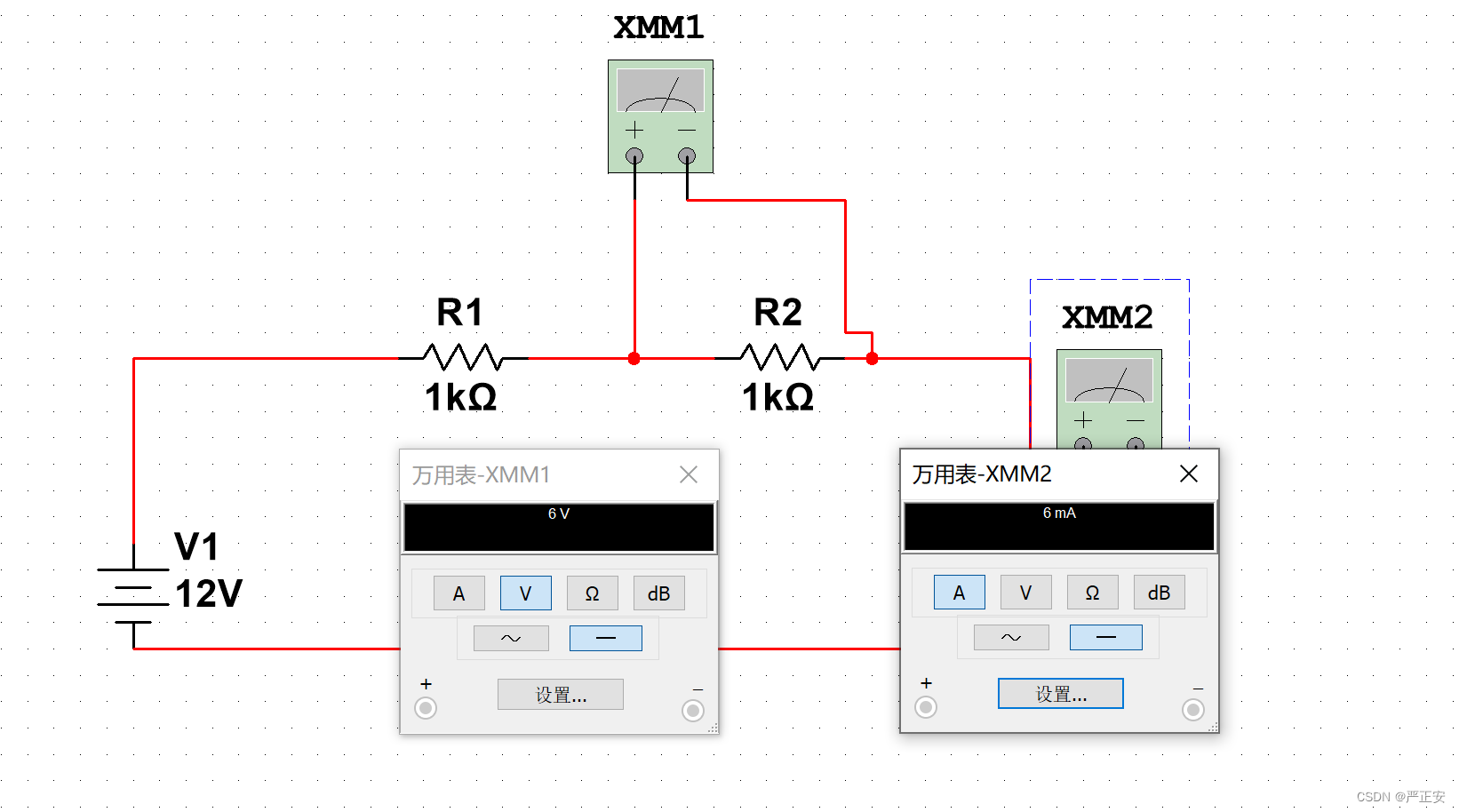

电压应该显示6v，然后回路的总电阻是2k欧姆，所以电流应该显示出6mA的值

然后我们就开始仿真

 点击启动键

然后就可以显示结果

 到现在我们就完成了第一个电路的仿真还有搭建工作

电路仿真软件中归队电路尽心高仿真的流程

1.输入电路（有图形输入和代码输入两种方式，感兴趣的话可以自学代码的方式）

2.放置探针（probe）

3.设置并且运行仿真，仿真软件支持不同类型的仿真，查看结果

有时可以使用虚拟仪表来代替
